一、应用场合
l 电脑串口控制十六路继电器开关
l带串口的设备需要串口控制开关
l 组态触摸屏控制
二、简要说明
l 尺寸:长153mmX宽123mmX高25mm
l 主芯片:STC89C52RC
l 工作电压:直流12伏(另有24V) 默认发直流12V,拍下请备注留言
三、特点
l RS232标准接口
l 16路输出光电隔离控制继电器。
l提供上位机源码和测试程序
l 输出16路继电器LED指示。
l 可控制交流220V/10A以下设备
l 有程序下载口,可随意更改程序。
l 可按客户要求定制协议
注:顾客可以根据需要选择相应的产品,我们公司有两路开关量2路输入输出、4路开关量输入输出、8路开关量输入输出、8路模拟量输入4路开关量输出、15路开关量输入输出、30路输入输出等继电器控制板,有需要请联系我们,选择您满意的产品!
四、工作环境
l 工作环境温度:-20℃~65℃
l 相对湿度:95%(无凝结)
五、引脚描述
名称 | 描述 | 名称 | 描述 |
VCC | 12V电源正极 | OUT7 | 第七路继电器公共端和常开端 |
GND | 电源负极 | OUT8 | 第八路继电器公共端和常开端 |
OUT9 | 第九路继电器公共端和常开端 | ||
RS232 | RS23接口 | OUT10 | 第十路继电器公共端和常开端 |
OUT1 | 第一路继电器公共端和常开端 | OUT11 | 第十一路继电器公共端和常开端 |
OUT2 | 第二路继电器公共端和常开端 | OUT12 | 第十二路继电器公共端和常开端 |
OUT3 | 第三路继电器公共端和常开端 | OUT13 | 第十三路继电器公共端和常开端 |
OUT4 | 第四路继电器公共端和常开端 | OUT14 | 第十四路继电器公共端和常开端 |
OUT5 | 第五路继电器公共端和常开端 | OUT15 | 第十五路继电器公共端和常开端 |
OUT6 | 第六路继电器公共端和常开端 | OUT16 | 第十六路继电器公共端和常开端
|
六、硬件连接
1、 1、电源的连接
2、 继电器输出的连接
七、上位机测试软件

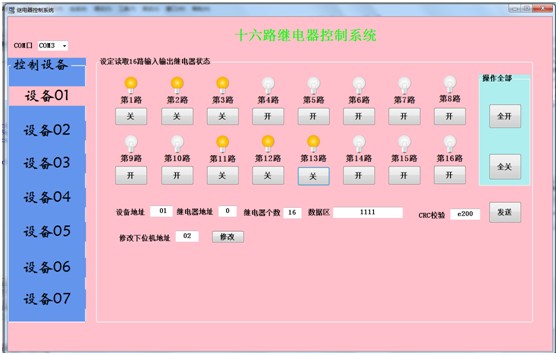

1、MODBUs —RTU协议控制软件
上位机简介
1.上位机编译环境:vs2008.net
2.使用语言是vb.net
3.使用该软件需要安装framwork2.0软件(一般win7系统都已安装)
4.打开该软件前请先把数据线和控制板连接好,控制板供电
2、VB6.0控制软件
串口控制协议指令说明:波特率9600 8位数据位 1位停止位,无校验,程序代码段如下
3、单控
4、组开、组关,位开,位关带状态指示
