1路继电器触发循环接通断开关多功能延时倒计时控制模块12V/24V

产品功能：（长按“K3”按键进入模式调整选择）

P-0: 点动控制：有信号闭合，没有信号断开，无延时参数

P-1：自锁控制：有信号，继电器状态翻转一下，无延时参数

P-2：信号持续超过T秒闭合：有信号，信号持续超过T秒，继电器闭合，信号消失继电器断开

P-3：无信号持续超过T秒闭合:信号消失持续超过T秒，继电器闭合，有信号继电器断开

P-4：单稳态触发延时:给信号延时T秒断开(延时期间再次触发无效）

P-5：单稳态触发延时:给信号延时T秒断开(延时期间再次触发重新计时）

P-6：单稳态触发延时:给信号延时T秒断开(一直有信号不计时继电器闭合，信号断开延时T秒断开）

P-7：单稳态触发延时:给信号延时T秒断开(延时期间再次触发时间复位继电器断开）

P-8：延时断开：模块通电后继电器立刻吸和，延时T秒断开，一直断开

P-9：延时闭合：模块通电后继电器是断开的，延时T秒闭合，一直闭合

P10：检测触发次数：触发一次信号计数加1，超过设定计数继电器闭合0.5秒断开

P11到P15：预留暂无功能

P16：双稳态触发延时：给信号计时T1秒后，继电器闭合，然后闭合T2秒断开。T1和T2期间触发无效

P17：循环通断：闭合T1，然后断开T2，一直循环

P18：信号控制循环通断：有信号闭合T1，然后断开T2，一直循环，信号断开停止循环

P19：信号控制循环通断启停：触发一下信号闭合T1，断开T2，一直循环，再次给信号停止循环

P20：双稳态触发延时：给信号后继电器闭合，计时T1秒后继电器断开，T1和T2期间触发无效

P21：计数控制：触发一次计数加1大于设定值，继电器闭合，延时T秒断开

P22：脉冲检测：2秒内检测到的脉冲数超过设定脉冲数继电器闭合，之后在设定时间内有脉冲闭合，没有脉冲断开

P23：信号控制启停循环通断，通断次数可调：触发一下信号端，启动循环通断，接通T1，断开T2，循环T3次后结束，如果T3设置为0为无限循环，工作过程中，再次触发信号端停止循环

以上功能不能满足您的需求，如有特殊需求，我们也可以按要求定制，厂家直销，可以定制开发，欢迎来电咨询！

产品参数：

1、尺寸：65mmX36mmX20mm

2、工作电压：5V、6V、9V、12V、24V可选，

3、触发方式：PNP（）

4、使用寿命：≥10万次

5、继电器能力：最大AC220V 10A 或者DC30V 10A

产品特点：

1、有电源防接反保护

2、带电源指示和继电器状态指示LED灯

3、可以使用“触发按钮触发”或者使用"传感器"

4、正品松乐继电器，绝非假冒，工业级材料

5、时间设定值掉断电不丢失

6、三种时间精度范围：0.1-99.9秒、1-999秒、1-999分钟

7、数显最大可显示三位数999，K1键长按4秒关闭/打开数显

8、常用于延时开关、计数、计次，门禁、汽车倒车影像、汽车电路改装等等

9、如默认功能不能满足，请联系我们定制，可根据客户需求各类功能

接线标注：

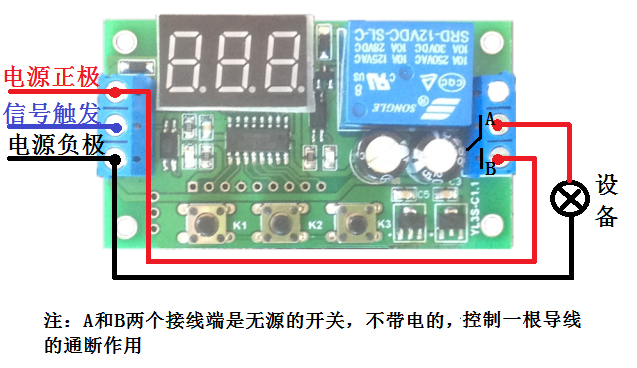

设备和模块共用同一电源接线图

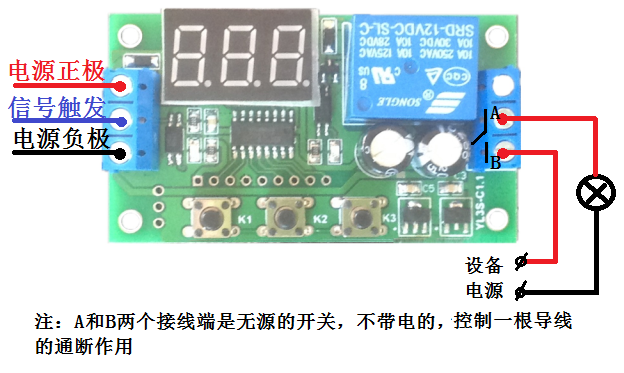

设备和模块不是同一电源接线图

安装尺寸图（不带外壳）

套壳需加6元
