30路继电器开关控制板 RS232/RS485接口

一、应用场合



l  电脑串口控制，RS485组网控制

l  组态触摸屏控制



二、    简要说明

l  尺寸：长224mmX宽183mmX高25mm

l  主控芯片：STC12C5A60S2双串口ROM60K单片机

l  工作电压：直流12V和24V两种

l  提供简单例程和原理图以及相关说明

l  掉电后保存继电器状态

l  有看门狗复位功能



三、 特点



l  标准RS232接口和RS485接口

l  30路输出光电隔离控制继电器。

l  标准11.0592M晶振

l  有上电复位和手动复位。

l  输出30路继电器LED指示。

l  通过软件指令设定地址等参数

l  可控制交流220V/10A以下设备

l  有程序下载口，可随意更改程序。

l  可按客户要求定制协议

l  COM1下载程序和通讯都可以使用

l  输出采用上电误操作保护,延时1到10s可调

l  控制感性负载时,根据现场需要增加RC吸收回路



四、工作环境



l  工作环境温度：-20℃~65℃

l  相对湿度：95%（无凝结）





五、    硬件连接

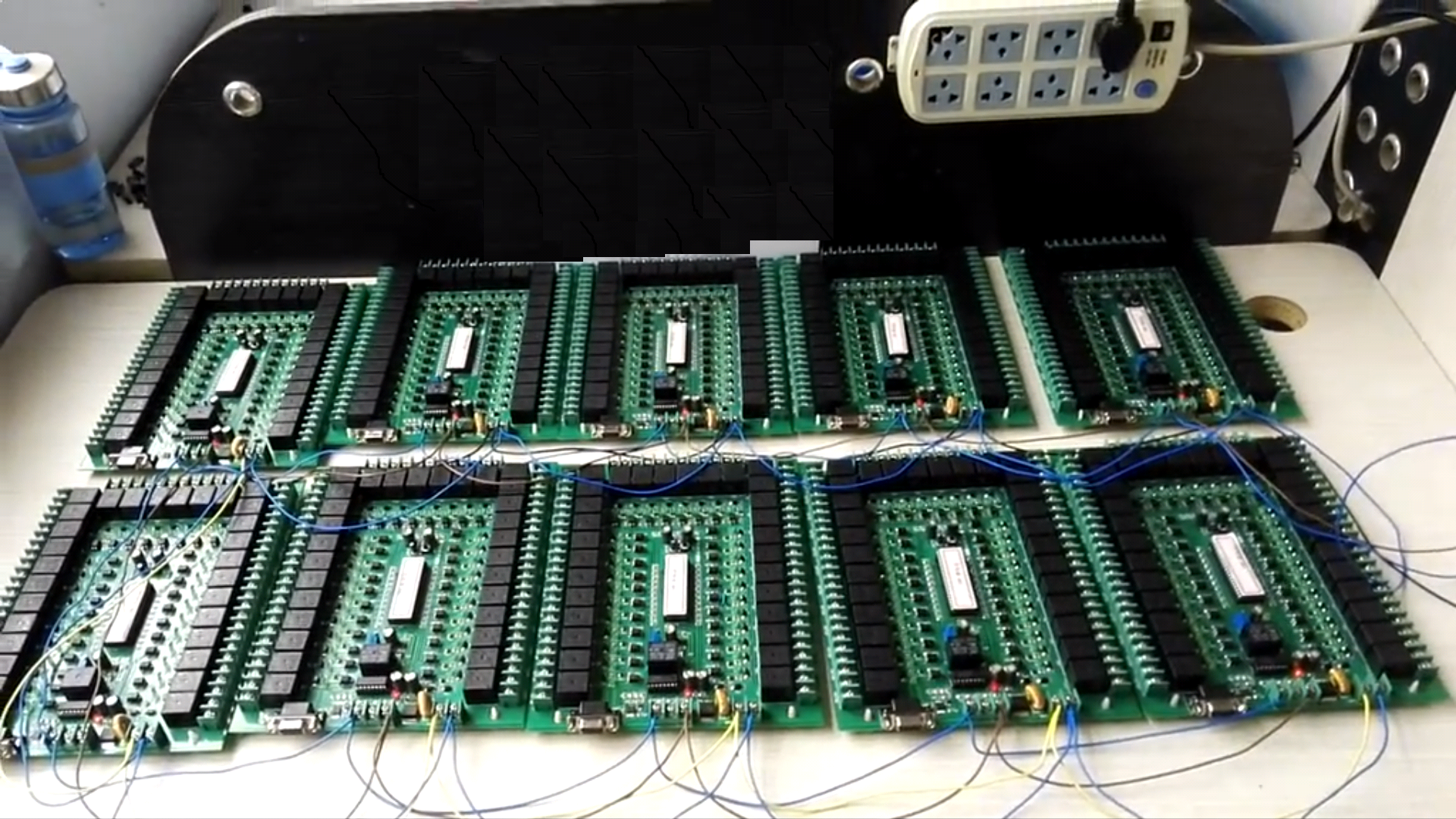

多块并联图片展示



有视频演示，有需要可联系客服！

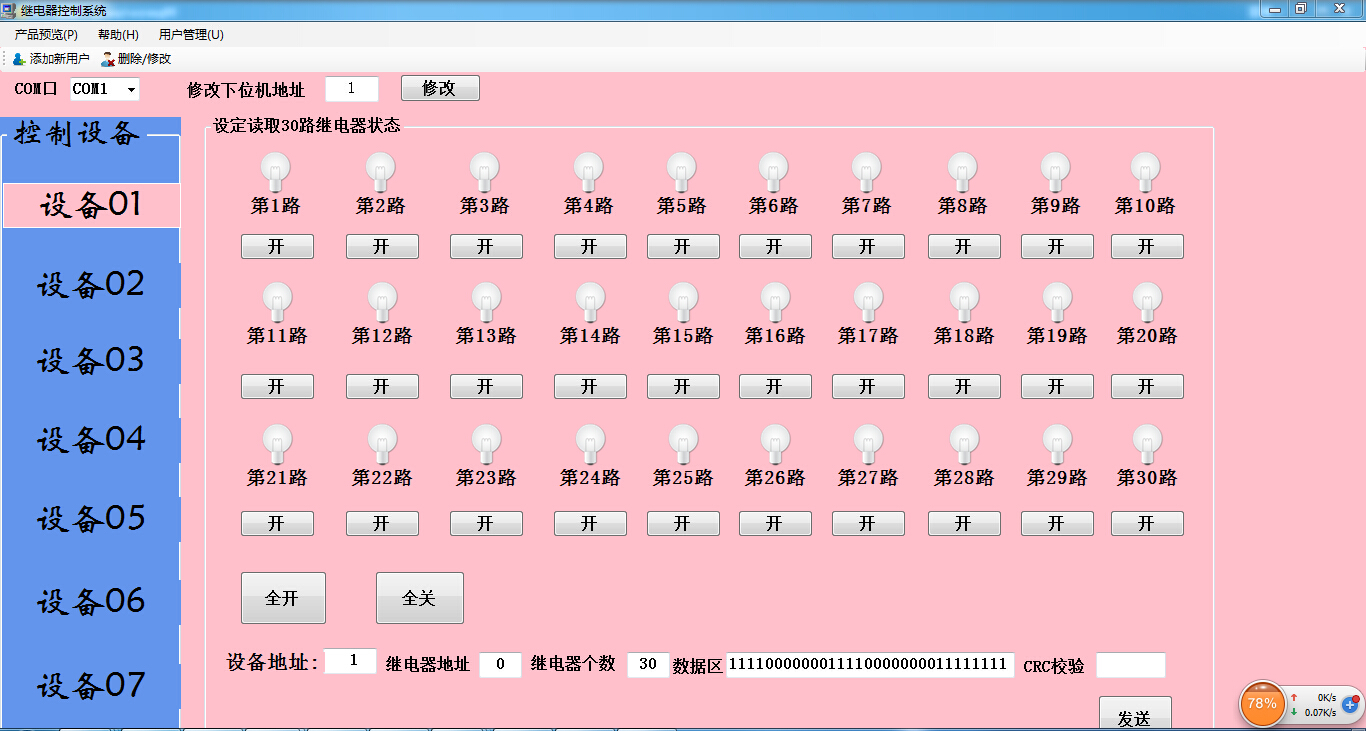

上位机测试软件

1、



测试软件1【RS232简单控制】
