15路可编程继电器

15路可编程工控继电器板带RS232和RS485

一、应用场合

l  工业控制需要扩展输出口DO的场合

l  PLC输出接口扩展

l  组态触摸屏控制

二、    简要说明

l  尺寸：长224mmX宽183mmX高25mm

l  主控芯片：STC12C5A60S2双串口ROM60K单片机

l  通讯协议：MODBUS_RTU模式

l  工作电压：直流12V和24V两种

l  提供简单例程和原理图以及相关说明

l  掉电后保存继电器状态

l  有看门狗复位功能

三、 特点

l  标注RS232接口

l  15路输出光电隔离控制继电器。

l  标准11.0592M晶振，9600波特率、八位数据位、一位停止位、一位校验位（偶校验）

l  有上电复位和手动复位。

l  MODBUS_RTU标准协议控制

l  输出30路继电器LED指示。

l  通过软件指令设定地址等参数

l  可控制交流220V/10A以下设备

l  有程序下载口，可随意更改程序。

l  可按客户要求定制协议

l  COM1下载程序和通讯都可以使用,COM2暂未开发(未使用)

l  输出采用上电误操作保护,延时1到10s可调

l  控制感性负载时,根据现场需要增加RC吸收回路

注：顾客可以根据需要选择相应的产品，我们公司有

1、单路继电器输入输出可编程TTL接口

2、两入单出继电器可编程TTL接口

3、两路输入输出继电器可编程RS232接口

4、四路输入输出继电器可编程RS232接口

5、六路输入输出继电器可编程RS232接口

6、六路输入输出继电器可编程RS485接口和RS232接口

5、八路输出继电器可编程RS232接口

6、八路输入4路输出输出继电器可编程带四路AD输入RS232接口

7、十五路输入输出继电器可编程双RS232接口

8、三十路输出继电器控制板双RS232接口

四、工作环境

l  工作环境温度：-20℃~65℃

l  相对湿度：95%（无凝结）

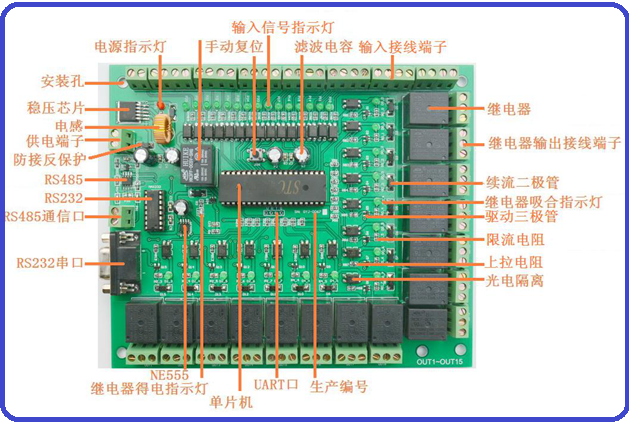

五、    标注说明



六、接线图







五、应用举例

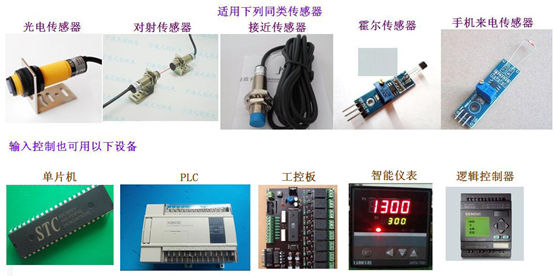

可以接的输入的设备





可以接的输出的设备

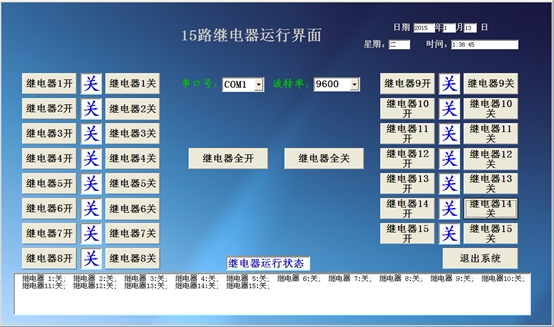

上位机控制软件



1、可以通过485级联的modbusrtu上位机测试软件





2、电脑控制简单软件协议





/*************************************/

                   发货清单



1、继电器15路输入输出RS232/RS485接口工业控制板 1块

2、提供原理图和相关资料
